Walraven servicedeck maakt Trane machines veilig toegankelijk voor onderhoud

Innovatief proces met 3D-scan en VR-bril

Uitdaging

Op het dak van TLR International Laboratories, een bedrijf dat analyses uitvoert op onder meer levensmiddelen en dierenvoeding, staan twee Trane CMAF multi-pipe units.

Vanwege de lichte dakconstructie rusten de machines niet op het dak zelf, maar op een stalen frame dat steunt op vier grote stalen constructiebalken die door het dak zijn verankerd aan het gebouw. Voor de bereikbaarheid van de machines bij onderhoud was een steiger geplaatst. Dat bleek echter niet ideaal en Trane ging op zoek naar een betere oplossing.

Oplossing

Om de situatie goed op te lossen nam Trane contact op met Walraven, dat wereldwijd onder meer dakondersteuningssystemen levert.

Bij een eerder project was de samenwerking met Walraven prima bevallen: Nieuw Bosman kantoor showt duurzaam 4-pijpssysteem met Trane CXAX warmtepompen. Voor dat project leverde Walraven een ondersteuningsframe voor warmtepompen, maar voor het dak van TLR was een serviceplatform nodig.

Danny van Rij-Roks, Director Integrated Solutions bij Walraven: “Wij moesten de bestaande situatie gaan inmeten. Maar er was een steiger omheen gebouwd en er zaten allemaal grote leidingen aan de machines. Dat was met een traditioneel meetlint niet te doen. Daarom hebben we een 3D-scan gemaakt zodat we een tot op de millimeter nauwkeurig 3D-model kregen.”

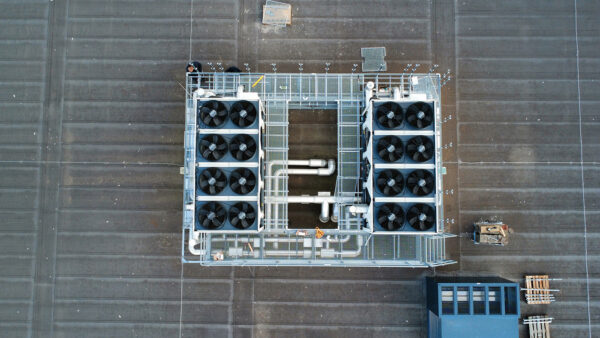

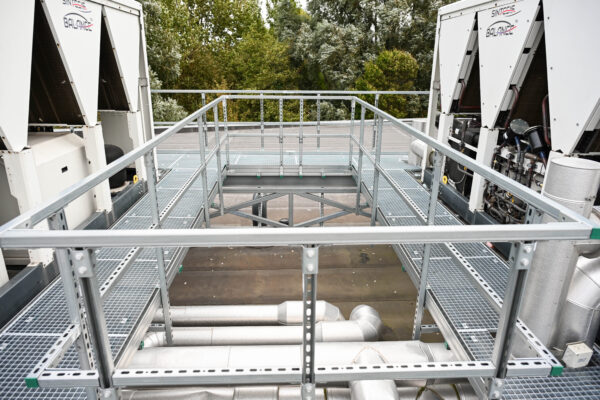

Met de 3D-scan had Walraven een digitale kopie (digital twin) van de bestaande situatie. De steiger kon digitaal worden verwijderd. Vervolgens ontwierp Walraven een servicedeck. Dat mocht niet op het lichte dak steunen, maar moest rusten op de staalconstructie die ook de multi-pipe units draagt. Het werd een soort zwevend platform met een handrail.

Walraven toonde het ontworpen platform met AR/VR-brillen aan Trane en de technisch adviseur van TLR. Met deze AR/VR-bril kan men zelfs rond de bestaande situatie lopen en het nieuwe ontwerp daaroverheen zien. Later hebben de monteurs die het platform gingen installeren vooraf in VR het hele montageproces stap voor stap doorgenomen. Zo konden zij het project veilig en snel realiseren. Deze innovatie bleek ook erg inspirerend te zijn voor alle betrokkenen.

Resultaten

Tijdens de oplevering was TLR enthousiast over het resultaat. Het servicedeck werd niet alleen als innovatief ervaren, maar ook als een praktische oplossing die écht werkt.

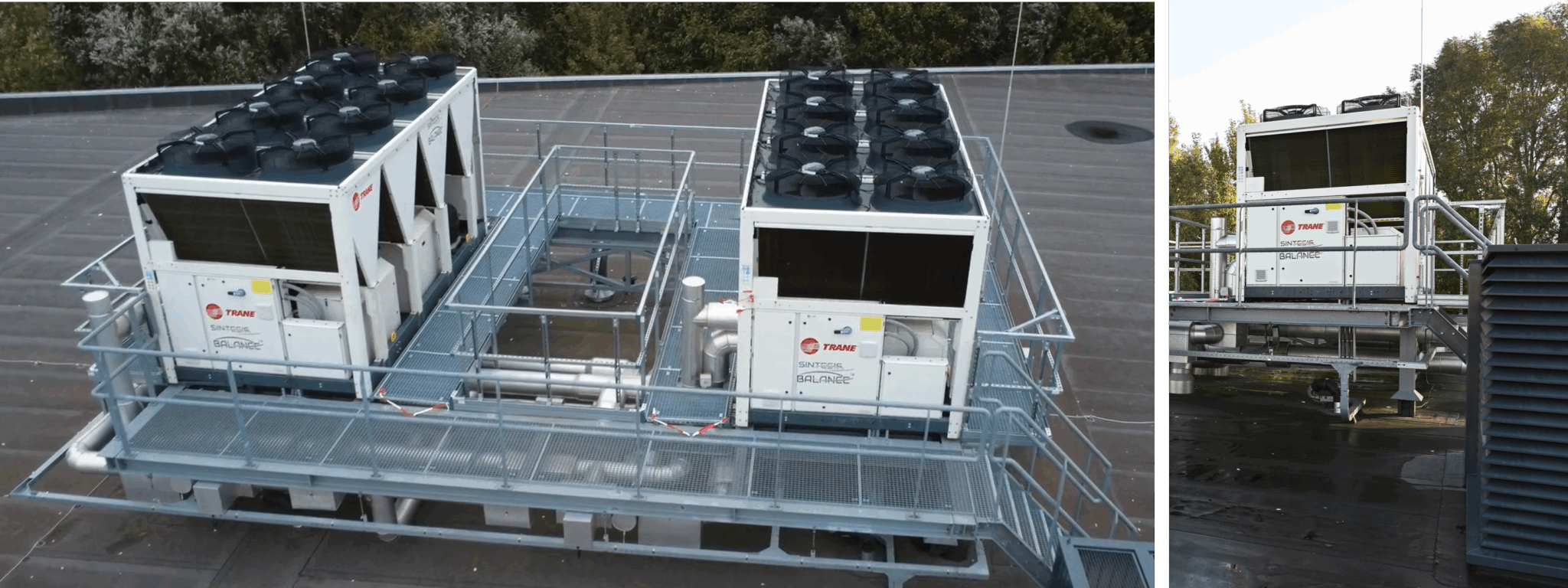

Nu Trane dit speciale Walraven platform op het dak heeft laten maken, kunnen de Trane multi-pipe units goed geservicet worden. Het is veilig, snel en prettig werken voor monteurs en installateurs.

Danny van Rij-Roks van Walraven: “Wat dit project bijzonder maakt, is de volledig digitale aanpak — van de LiDAR-scan en het 3D-model tot de VR-presentatie. Die combinatie van technologie en praktijkgericht denken heeft resultaat. Uiteindelijk gaat het erom dat de mensen in het laboratorium 24/7 comfortabel kunnen werken en dat de Trane monteurs hun onderhoud veilig en snel kunnen uitvoeren. Dat is precies waar wij het voor doen.”
