Nieuw Bosman kantoor showt duurzaam 4-pijpssysteem met Trane CXAX warmtepompen

Uitdaging

Installatietechnisch bedrijf Bosman heeft samen met partners veel spraakmakende projecten gerealiseerd. Zoals The Edge in Amsterdam, in 2015 uitgeroepen tot het duurzaamste gebouw ter wereld. Bij het nieuwe kantoorgebouw van Bosman zelf, op een zichtlocatie aan de snelweg A1 bij Amersfoort, ligt de lat dus zeer hoog. Het pand zelf moet een showcase vormen van de nieuwste duurzame technologie.

—————————————————————————————————

Projectleider Thomas Hercules van Bosman: “We hebben als doelstelling om een voorbeeldig slim pand neer te zetten. Onze nieuwe thuisbasis moet een soort showroom annex broedplaats worden waar onze klanten, maar ook talent van scholen en universiteiten, kunnen zien wat voor mooie technieken we toepassen. Zo ontstaan er creatieve ideeën en nieuwe samenwerkingen.”

—————————————————————————————————

De wens was om in het nieuwe pand op duurzame wijze te zorgen voor comfortkoeling en comfortverwarming. Bovendien moest het mogelijk zijn om gelijktijdig te koelen en te verwarmen in verschillende delen van het pand. De uitdaging was om aan deze wensen te voldoen én de businesscase, het financiële plaatje, rond te krijgen.

—————————————————————————————————

Thomas Hercules van Bosman: “Wij kennen Trane van andere projecten. Uiteindelijk zijn ook bij andere leveranciers aanvragen gedaan, maar Trane kwam onder meer prijstechnisch het beste uit de vergelijking.”

—————————————————————————————————

Oplossing

Voor het nieuwe onderkomen van Bosman werd gekozen voor twee Trane Conquest CXAX omkeerbare lucht/water-warmtepompen. Deze opstelling maakt het mogelijk om de opgestelde capaciteit te benutten voor verwarmen, voor koelen, en er kan ook tegelijk verwarmd en gekoeld worden. Vanwege de dubbele circuits per machine is goede regelbaarheid en continuïteit gewaarborgd.

De CXAX werkt bovendien in alle seizoenen efficiënt en heeft een laag geluidsniveau.

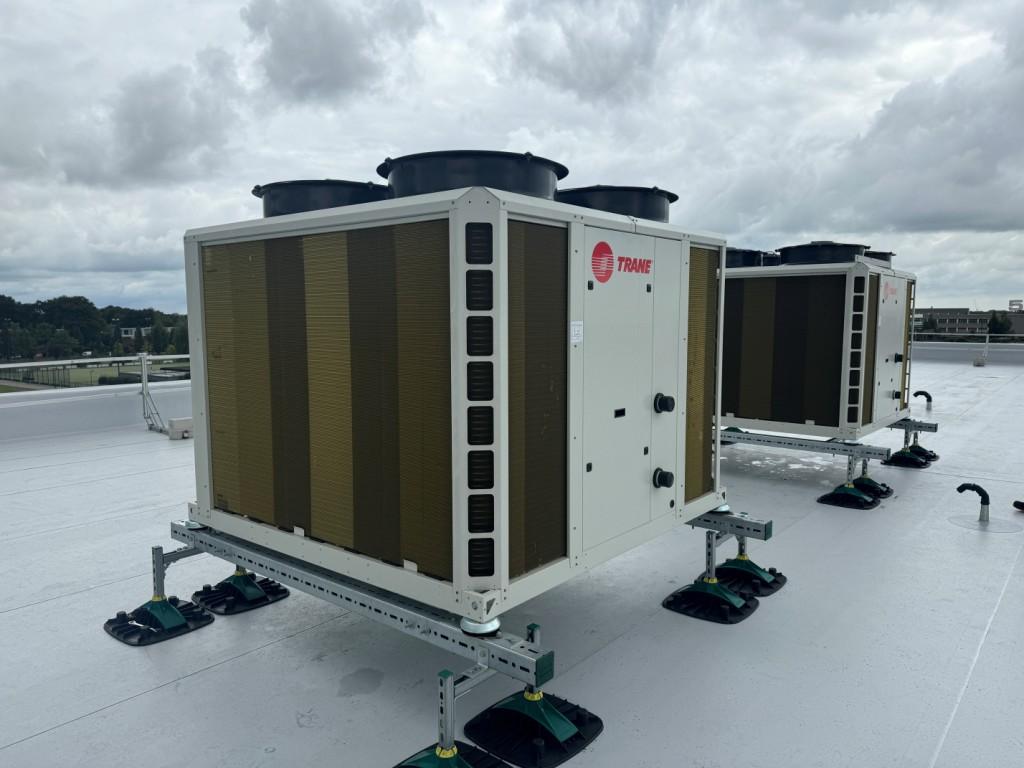

Trane CXAX op Walraven frame op dak nieuwe pand Bosman

—————————————————————————————————

Thomas Hercules, projectleider bij Bosman: “Een voordeel van een lucht/water-warmtepomp is ook dat we die niet hoeven in te passen in de techniekruimtes. We kunnen gebruik maken van de ruimte op het dak. De uitdaging is dan weer dat de trillingen niet storend zijn op de verdieping eronder. Daarom hebben we de Low Noise uitvoering met extra effectieve trillingsdempers gekozen.”

—————————————————————————————————

Warmte en koude gaan 4-pijps vanaf de warmtepompen op het dak naar verdelers in de technische ruimte. Daar staan ook twee buffervaten die bij het warmtepompsysteem horen.

Vanaf de verdelers gaan warmte en koude naar afgiftesystemen op de verdiepingen, zoals klimaatplafonds, vloerverwarming, luchtbehandelingskasten en naverwarmers in de luchtkanalen. De luchtbehandelingskasten zijn van AL-KO, waar Bosman ook veel zaken mee doet. AL-KO Air Technology is sinds 2022 onderdeel van Trane Technologies.

—————————————————————————————————

Thomas Hercules: “Ook al is er veel ruimte op het dak, het compacte formaat van de CXAX is een pre. Aangezien het straatbeeld verandert door de plaatsing bovenop het gebouw, moeten we hiervoor goedkeuring vragen aan de gemeente. Deze grootte was akkoord.”

—————————————————————————————————

De Trane CXAX warmtepompen zijn op prefab frames van Walraven op het dak geplaatst. Het voordeel daarvan is dat je niet al vroeg in het ontwerpproces rekening moet houden met de plaatsing van warmtepompen — de aannemer hoeft niet van tevoren op een specifieke plek een staalconstructie te maken. Het Walraven dakmontagesysteem hoeft pas op het allerlaatst te worden neergezet, voordat de warmtepomp arriveert.

Resultaten

In het nieuwe kantoor van Bosman, dat in het eerste kwartaal van 2025 wordt opgeleverd, zijn de installaties all-electric. Er is geen gasaansluiting. Het duurzame warmtepompsysteem levert desgewenst tegelijk warmte en koude en zorgt het hele jaar door voor een prettig werkklimaat.

Creativiteit en samenwerking stimuleren was een van de doelstellingen van het nieuwe Bosman pand. Dat is al vóór de opening gelukt: Trane heeft met Walraven meegedacht om te zorgen dat het dakmontagesysteem goed werkt in combinatie met de warmtepompen.

—————————————————————————————————

Projectleider Thomas Hercules van Bosman: “Het leuke is dat er een nieuwe ketensamenwerking is ontstaan door het plaatsen van die warmtepompen. Met Walraven, Trane en Bosman hebben we samen de plaatsing geëvalueerd en zo een stukje productontwikkeling opgepakt.”

—————————————————————————————————

Het SBS6 televisieprogramma ‘Doe maar duurzaam’ heeft een film gemaakt over de plaatsing bij Bosman van de warmtepompen op Walraven frames.

Project hoogtepunt

• Locatie: Nederland
• Markttoepassing: Kantoorgebouw
• Behoefte van de klant:
  • Duurzame comfortverwarming en comfortkoeling via 4-pijpssysteem
• Geïnstalleerde producten:
  • 2 x Trane Conquest CXAX 060 SE LN (Low Noise) lucht/water-warmtepomp met dubbel circuit

Aanbevolen producten

Naam van het product: Conquest CXAX lucht/water-warmtepomp

In één oogopslag:

• Compact ontwerp: kleinere voetafdruk en onopvallend ontwerp
• Omkeerbare werking: koelen of verwarmen
• Geoptimaliseerd voor R454B koudemiddel met laag GWP en hoog seizoensrendement
